Budapest XVII. 1900Wp

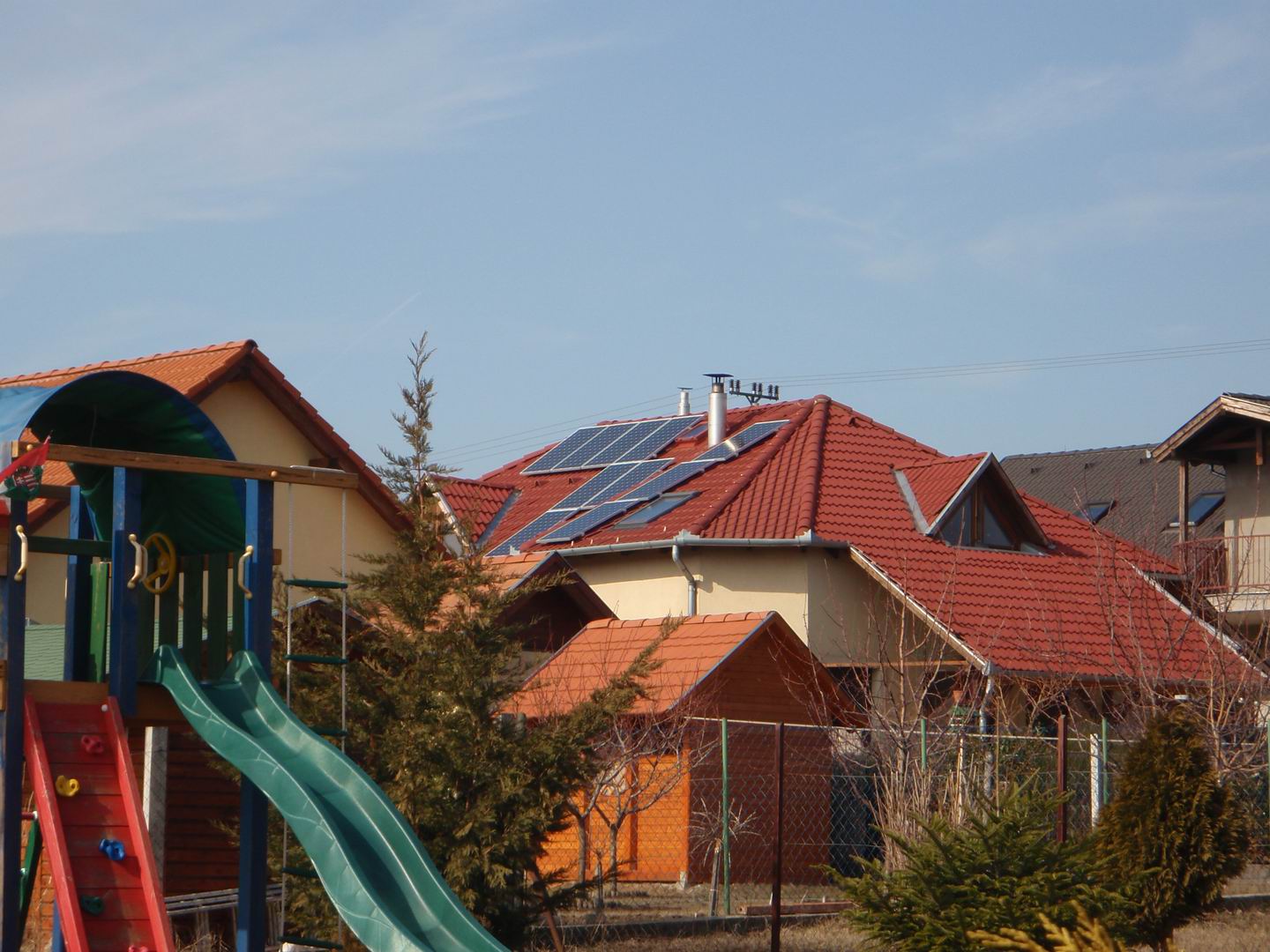

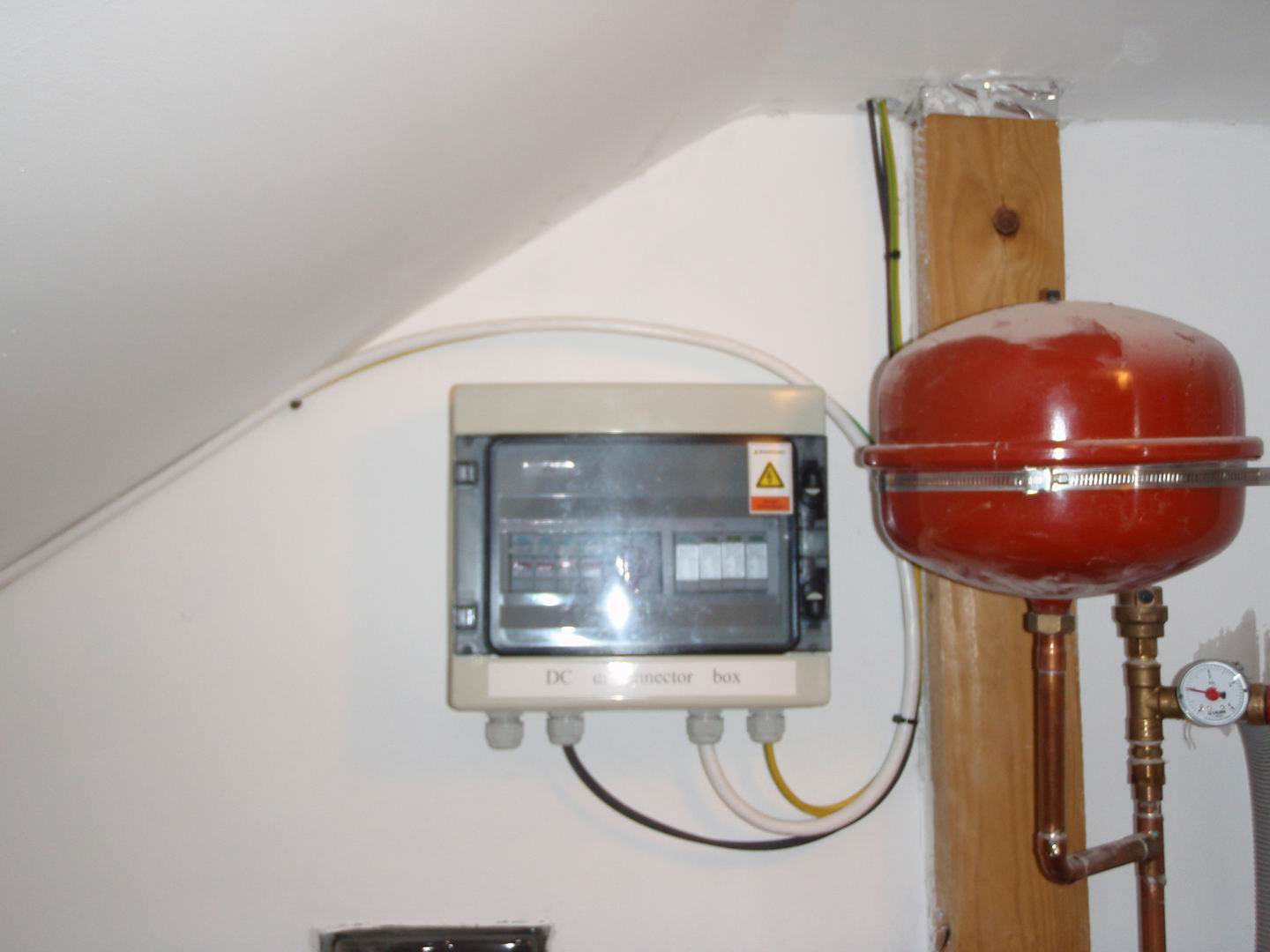

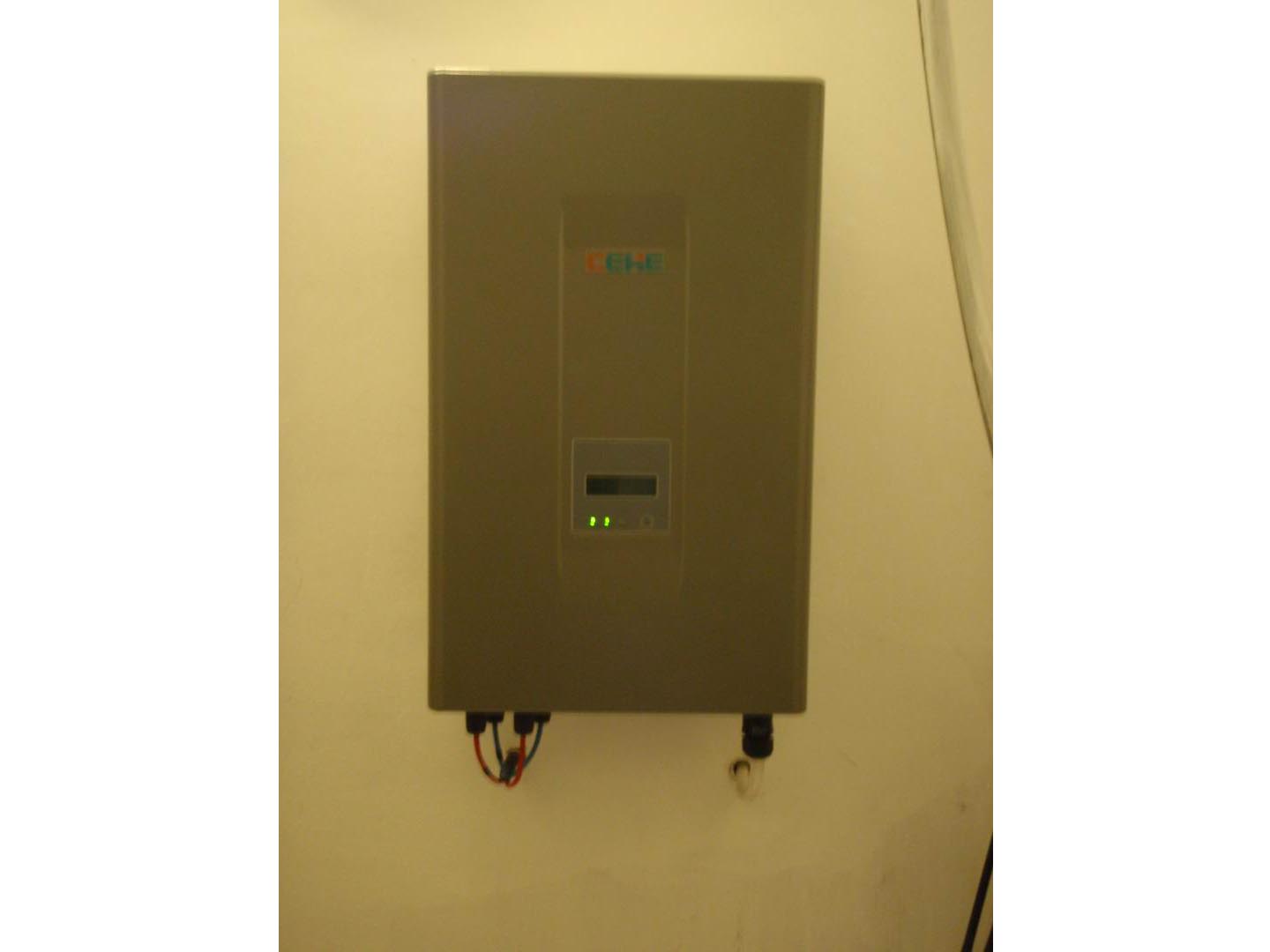

Egy fiatal házaspár hosszú távú terve a függetlenedés. Első ütemben a jelenlegi fogyasztásuk kiváltása volt a cél. Második ütemben szeretne még ugyan ennyi napelemet felszerelni. Az első ütemben 10db Exiom EX-190M típusú, 190 Wp névleges teljesítményű mono napelem modult szereltünk fel. Nagyon tagolt és kicsi a legalkalmasabb felület, ezért a modulokat is csak tagoltan lehetett elhelyezni. A lejtés 28°-os, a tájolás déltől 10°-al tér el nyugatra. A várható éves hozam 2128 kWh. A modulok tartószerkezetét tetőhorog segítségével közvetlenül a tetőgerendákhoz rögzítettük. A tartószerkezet minden egyes eleme korrózióálló anyag (rozsdamentes acél csavarok és alumínium profilok). A tartószerkezeteket (így a modulokat is) leföldeltük, mellyel meggátoljuk a napelem mezők esetleges statikus feltöltődést. A napelem mezők elektromos vezetékeit egy DC szekrénybe kötöttük. A szekrény tartalmaz DC kapcsolót, DC mezőbiztosítókat, valamint DC túlfeszültség levezetőt. A szekrényt követi a 4 kW-os 1 fázisú EHE inverter, mely közvetlenül a lakás főelosztóba kötöttünk be. Itt csatlakozik a hálózathoz. A rendszer bővítéséhez csak további modulokra, és azok tartószerkezetére van szükség. Az inverter szándékosan túlméretezett, valamint az emeleten elhelyezett DC kapcsolószekrény rendelkezik a további mező fogadásához szükséges elemekkel.
