Vác 5270 Wp

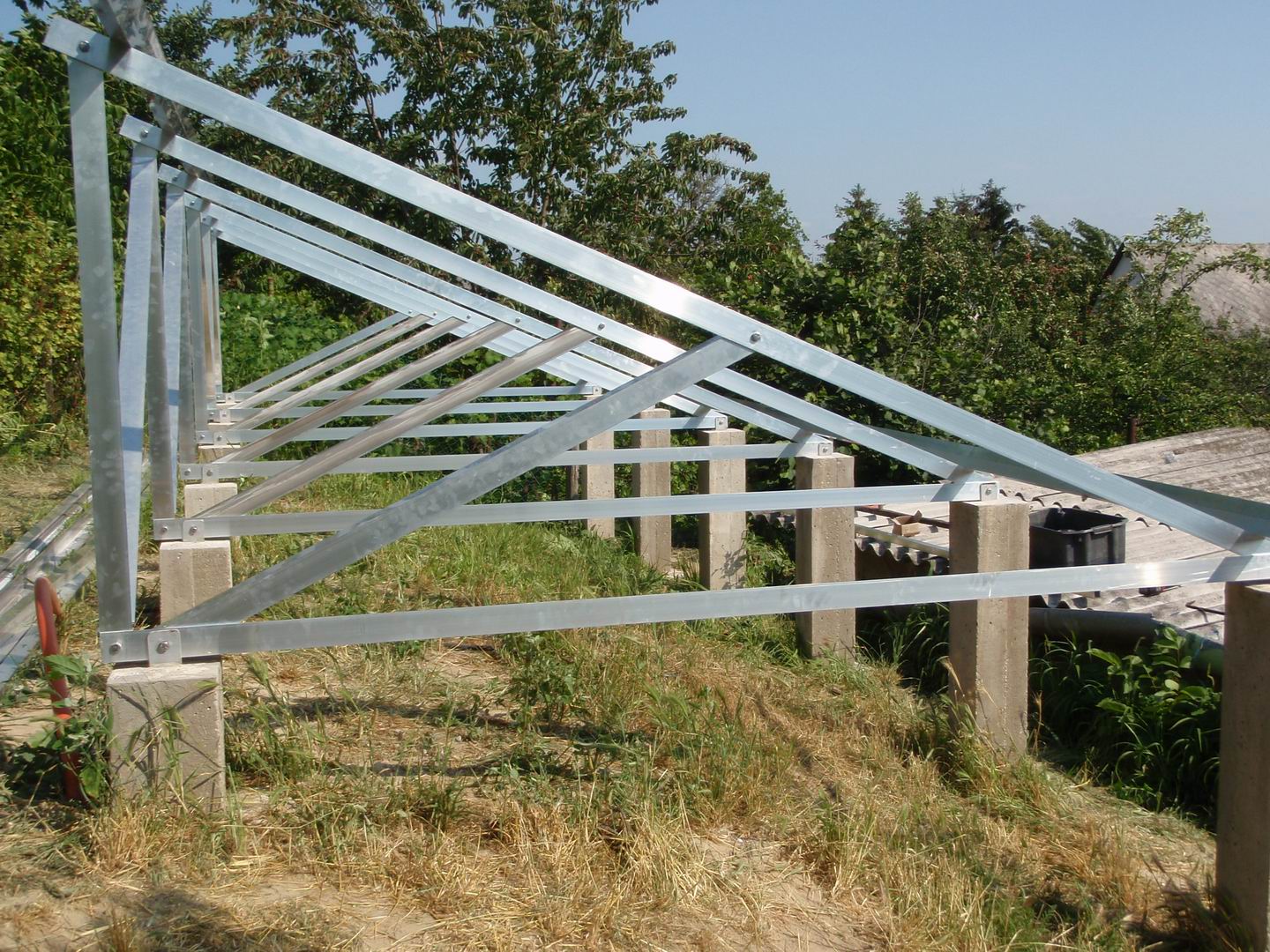

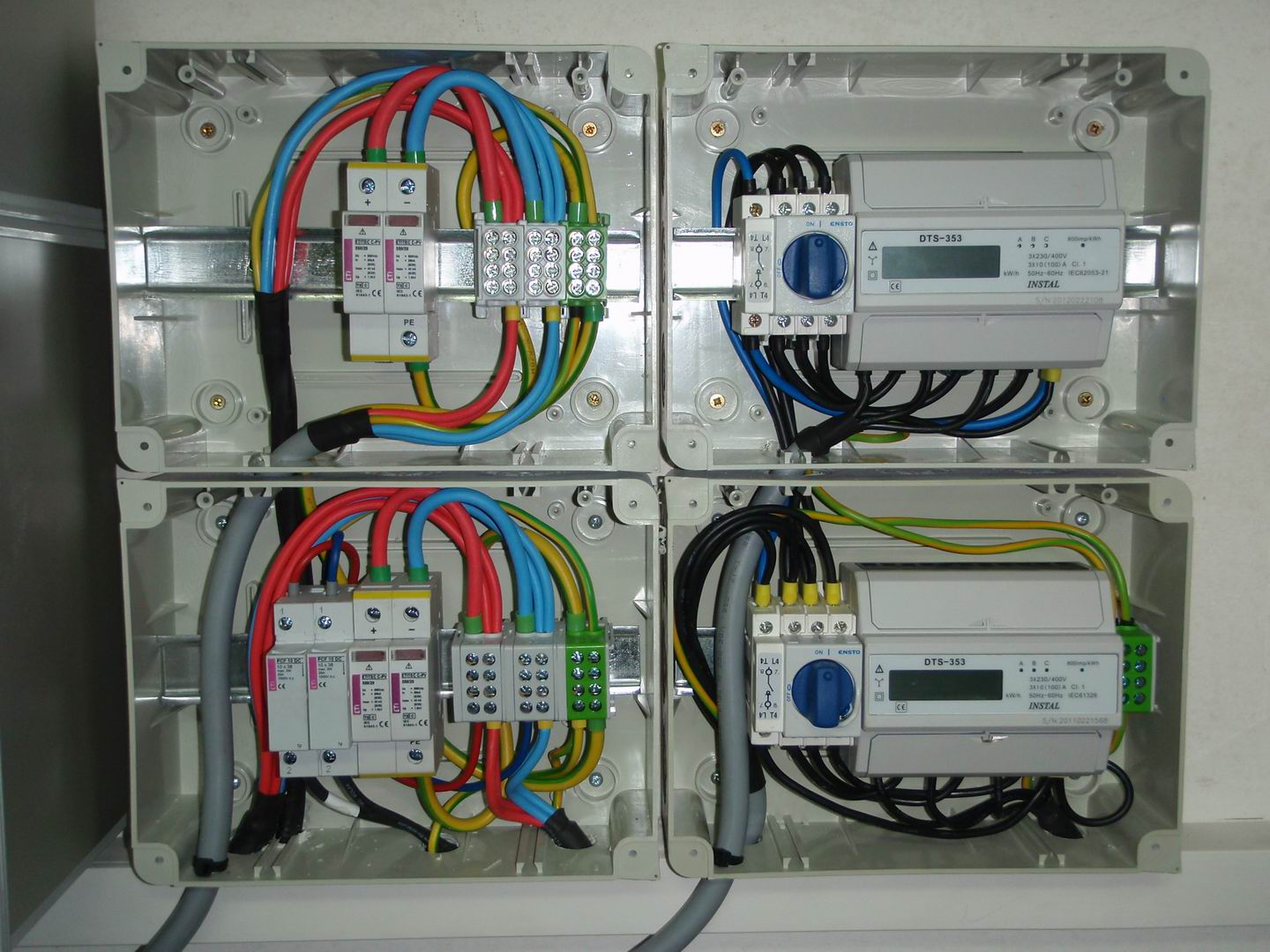

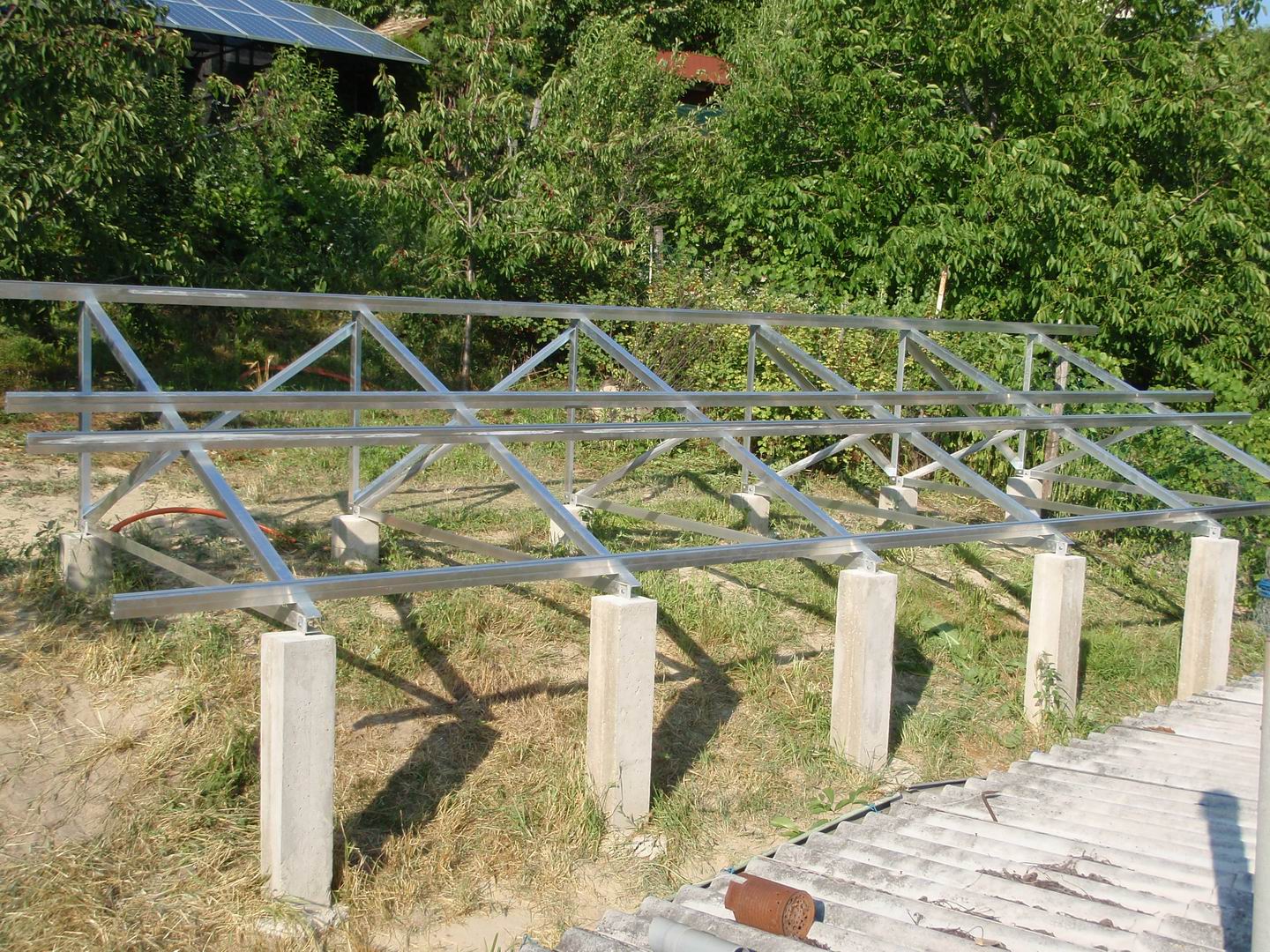

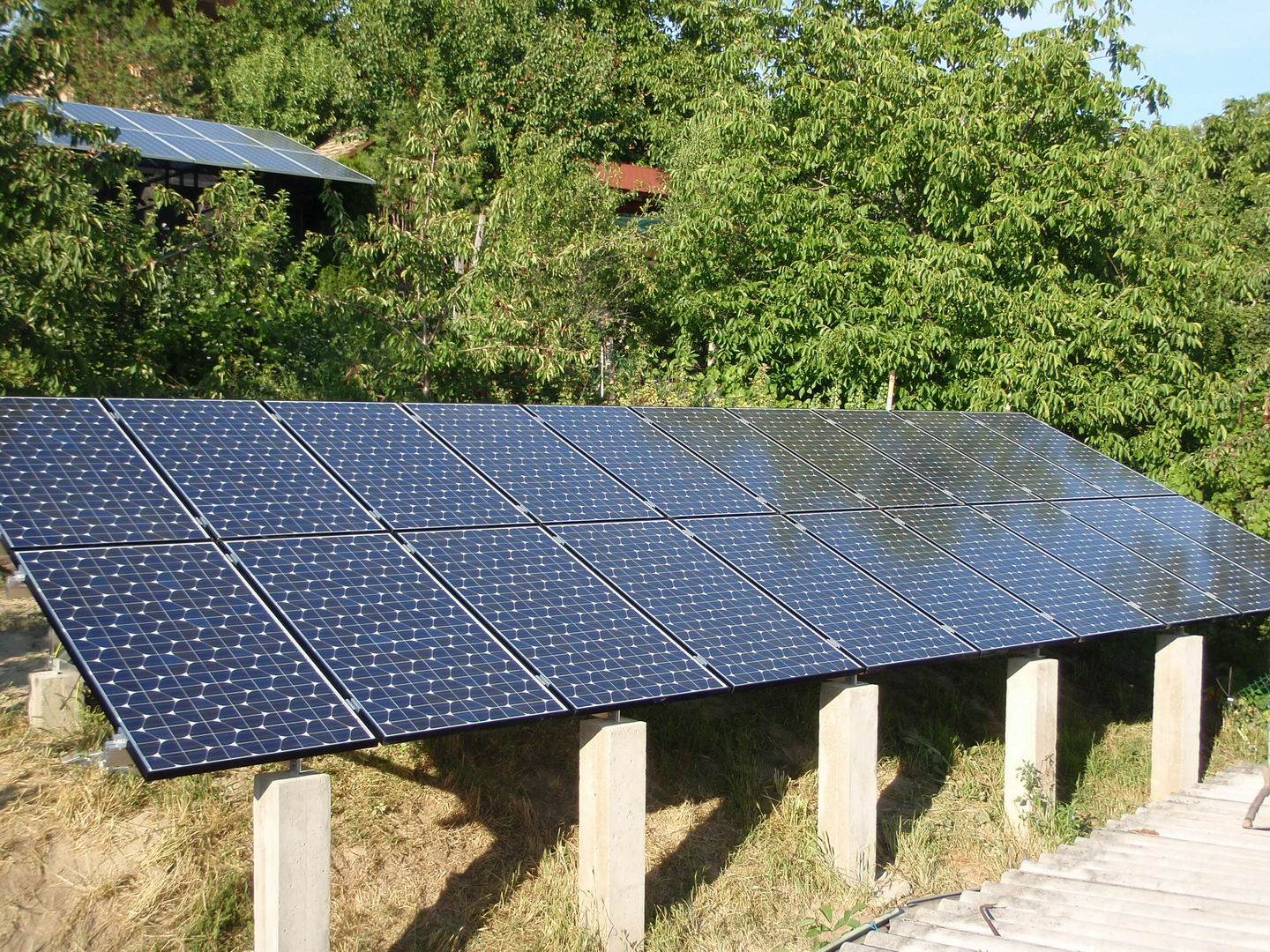

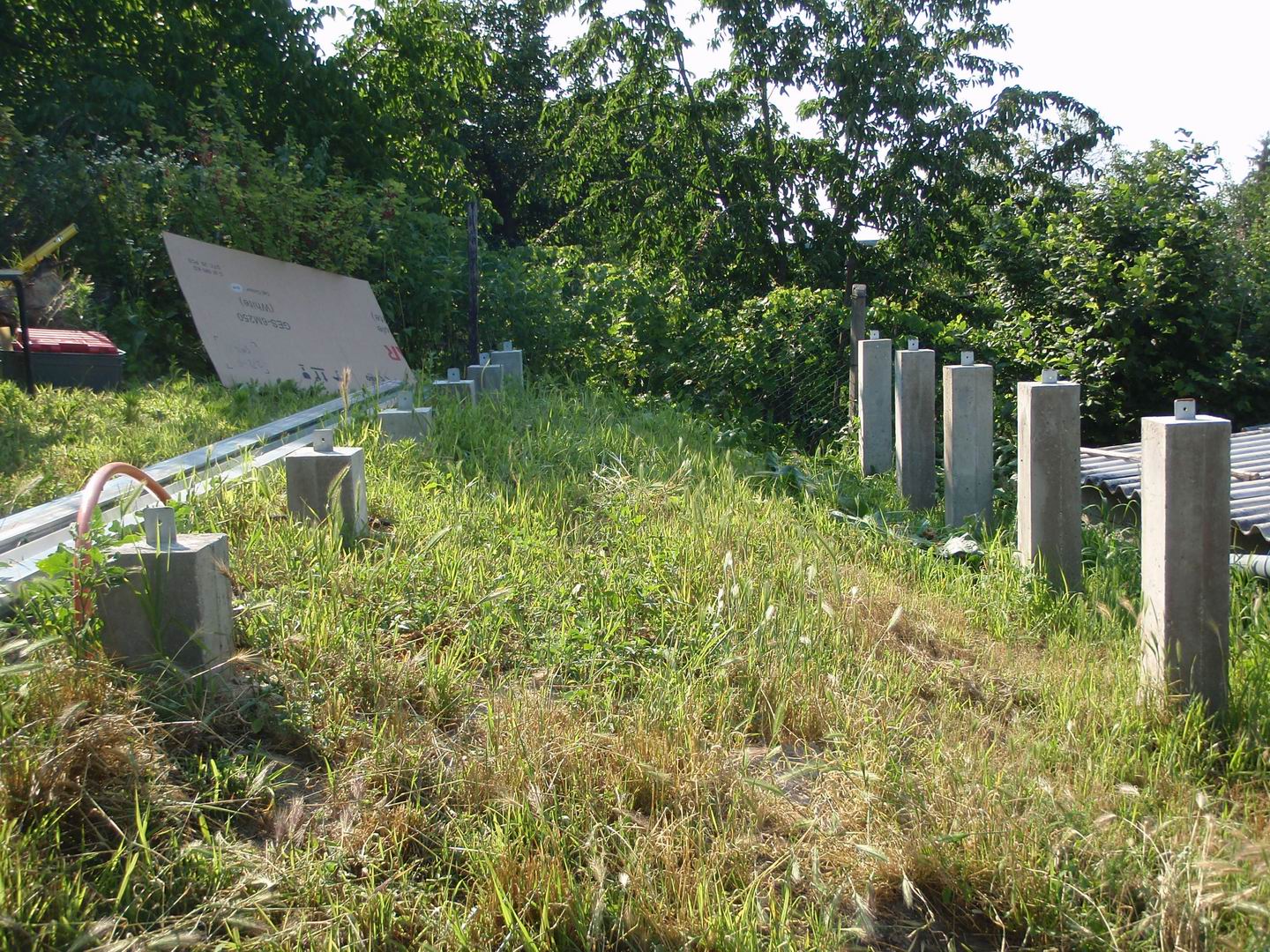

Az egyik fentebbi (A madárházra telepített 6840Wp-s) rendszerrel annyira elégedett volt ügyfelünk, hogy további beruházás mellett döntött. A jelen telepítés által termelt energiával az időközben felszerelt központi hőszivattyú éves energiafogyasztását fogja kiváltani. Mivel a tető nem alkalmas modulok elhelyezésére, a kerti „madárházra” pedig már telepítettünk, kizárólagosan a madárház alatti szabad földterület jöhetett szóba. Ügyfelünk nagyon kíváncsi volt, hogy a Sanyo HIT 235Wp modulok valóban többet termelnek-e, ezért, és hogy kevesebb helyen férjen el, ilyen modulok kerültek elhelyezésre. A modulok telepítése kooperációban történt. Az ügyfél általunk leírtaknak megfelelően elkészíttette a betontuskókat, illetve védőcsővel együtt beásták a közel 30m-es DC kábelt. Ezt követően alumínium profilokból felépítettük a tartószerkezetet, és felszereltük a 20db hyibrid modult. A mező lejtése 23°, a tájolás déltől 40°-kal tér el nyugatra. A várható éves hozam 5076 kWh. A tartószerkezeteket (így a modulokat is) leföldeltük, mellyel meggátoljuk a napelem mezők esetleges statikus feltöltődését. A napelem mezők elektromos vezetékeit egy külső DC szekrénybe kötöttük. A szekrény tartalmaz minden stringhez 2db DC mezőbiztosítót, valamint B típusú DC túlfeszültség levezetőt. A szekrényből földkábel megy a ház pincéjében lévő belső DC szekrényhez. A belső szekrényben C típusú DC túlfeszültség levezetőt szereltünk. Ezt követi a 3 fázisú, 5kW-os Fronius inverter. A termelés pontos monitorozása végett egy digitális villanyórát is szereltünk az inverter kimenetére. Ezt követi az AC főkapcsoló, ahonnan közvetlen vezeték megy a lakás főelosztóhoz, ahol csatlakozik a hálózathoz. Szerencsére az előzőhöz hasonlóan ez a rendszer is példaértékű, olyan, amilyen "a nagykönyvben meg van írva" :-). Kizárólag minőségi elemekből épül fel, minden lehetséges védelmet tartalmaz, (pl. AC és DC oldalon egyaránt van B és C típusú túlfeszültség levezetőt) valamint profi a tervezés, kivitelezés. (túlméretezett vezetékek, inverter, etc.) Remélem még sok ilyen munkára lesz lehetőségem...
